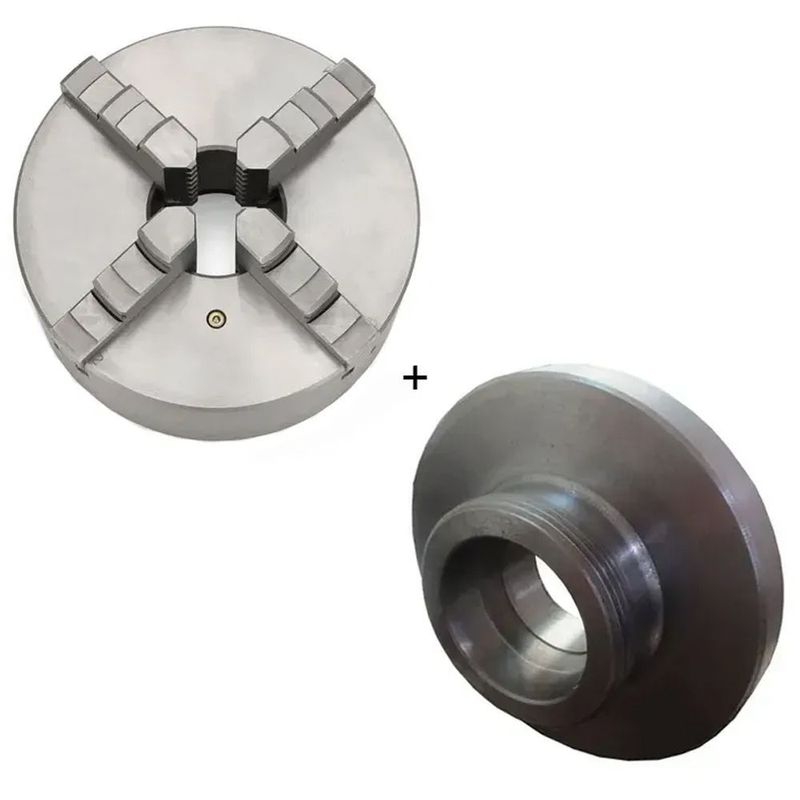

Placa P/ Torno 200mm Com 4 Castanhas + Flange C/ Rosca 4.1/2

Placa P/ Torno 200mm Com 4 Castanhas + Flange C/ Rosca 4.1/2

A Placa De Torno Mecânico é um dos componentes que garantem a padronização das peças produzidas pelo torno. Elas podem produzir peças cilíndricas, cônicas ou retangulares, de acordo com o equipamento e tipo de peça a ser feita. É um equipamento versátil, dinâmico e funcional que atravessa gerações.

A Flange é um equipamento de fixação, utilizado para a instalação da placa no torno mecânico. Com a Flange é fixar placas autocentrantes, independentes, automáticas, reversíveis, monobloco...
O Flange é fabricado com um passo de rosca variando de acordo com o modelo que será operado, confeccionadas em ferro fundido de altíssima qualidade e durabilidade, perfeito para sua tornearia. O Flange é o principal item na montagem da placa na máquina, pois é ela a grande responsável por unir ambas ao eixo arvore.

A placa de torno é um dos itens vitais que compõem um torno mecânico. Afixada a um eixo com ou sem um flange, fica situada na parte superior. Sua função principal é fixar, por meio das castanhas, peças de diferentes materiais e formatos, para serem torneadas em baixa ou alta rotação.

Geralmente, as placas para torno mecânico são produzidas em aço temperado ou ferro fundido, têm alta resistência e durabilidade e são compostas por castanhas reversíveis ou monobloco.

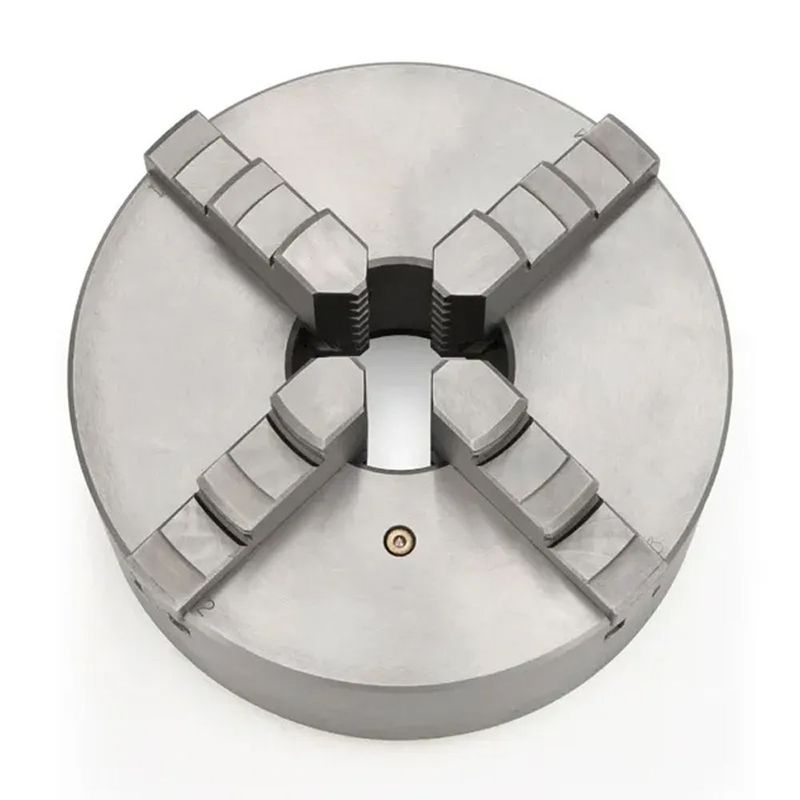

- (01) Placa Universal de 4 Castanhas Med. 200mm/8”
- (01) Flange – Com Rosca de 4.1/2”x6

 - (D) Diâmetro da placa: 200mm;
- (D1) Centro de Furo a Furo: 165mm;
- (D2) Centro do Furo: 180mm;
- (D3) Furo Central, Passagem: 65mm;
- (03) Parafusos de Fixação 3-M10;
- Numero de castanhas: 4;
- Marca: BT FIXO - JG TOOLS;
- Modelo: K12-200;
- Código: 02425.

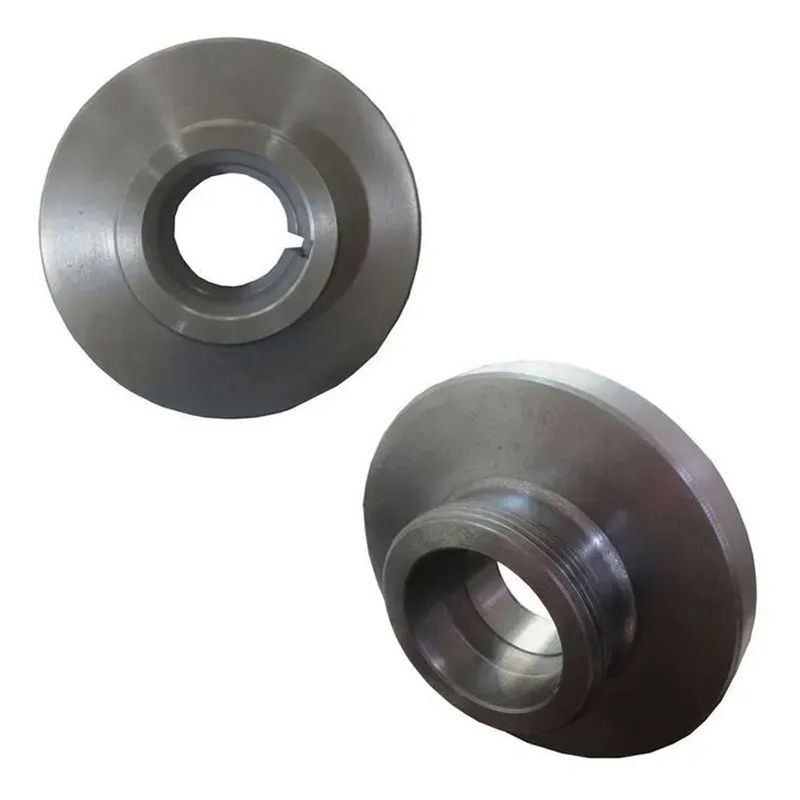

ESPECIFICAÇÕES DA FLANGE

- Para fixação da placa de 8";
- Cone L0;
- Diâmetro: 200mm;
- Espessura: 57,5mm;
- Lado Maior do Cone: 46,5mm;
- Diâmetro da Rosca: 75,3mm;
- Fios Por Polegada: 8 FPP;

DETALHES DA PLACA PARA TORNO

- Construído em ferro fundido, corpo e tampa traseira;
- Componentes em aço temperado e retificado;
- Placa Autocentrante com 4 castanhas monobloco;
- Quantidade de roscas traseiras: 3 furos;
- Fixacão Traseira.

Distribuidor Autorizado para todo o Brasil - Grupo Piveta.
