Sensor P/ Medidor De Rugosidade Sj 201/301 E Sj 210/310 Mitu

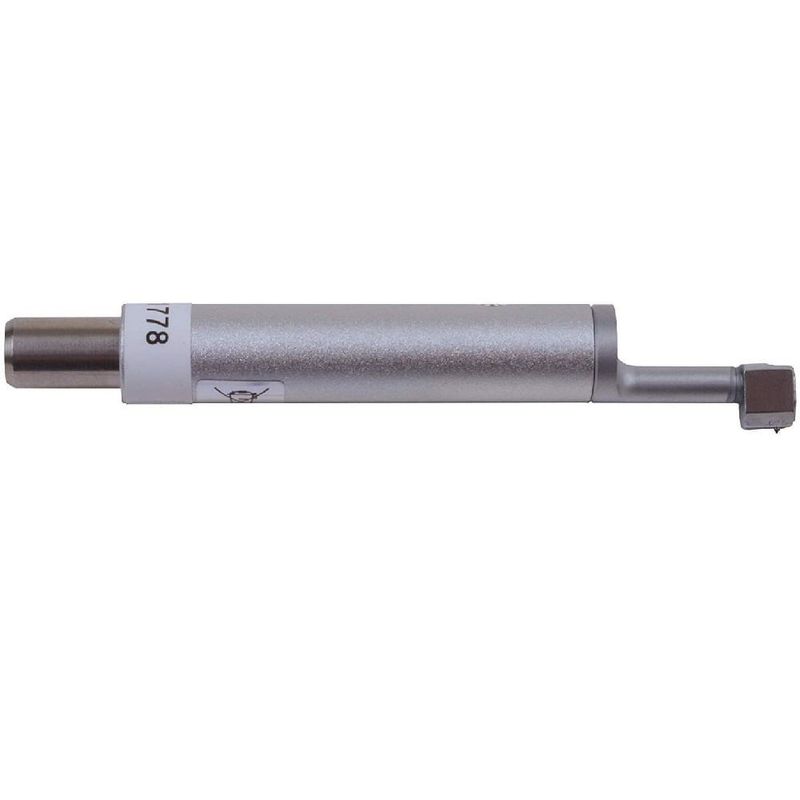

Sensor P/ Medidor De Rugosidade Sj-201/301 E Sj-210/310 Mitutoyo 178-390

Capacidade:

eixo Z 350 µm

eixo X 12,5 mm


Unidade acionadora:

Velocidade de Medição: 0,25 mm/s; 0,5 mm/s, Retorno: 0,8 mm/s.


Comprimento do cabo:

1 m


Peso:

190 g


Ponta padrão (178?390)


Método de medição Indutivo diferencial


Capacidade 350 µm


Tipo de ponta:

Diamante Raio 5 µm

Raio do suporte protetor 40 mm

Força de medição 4 mN

Peso 18 g


Perfis analisados:

Perfil primário (P), Perfil de rugosidade (R),DIN 4776


Parâmetros de avaliação:

Ra, Ry, Rz, Rt, Rp, Sm, S, Pc, R3z, mr,A1, A2, Rq, Rk, Rpk, Rvk, Mr 1, Mr 2, Vo


Normas:

DIN, ISO, ANSI, JIS


Comprimento de (L) medição:

0,25 mm, 0,8 mm, 2,5 mm


Comprimento de Cut-of:

?c: 0,25 mm, 0,8 mm, 2,5 mm , ?s: 2,5 mm, 8 mm (M)


Comprimento de amostragem:

x 1, x 3, x 5, L


Capacidade da unidade de leitura:

Ra, Rq: 0,01 µm ~ 100 µm

Ry, Rz, Rt, R3z, Rvk, Rpk, Rk, Rp 0,02 µm ~ 350 µm

Vo: 0,000 ~ 10,00 (mm3 /cm2)

S, Sm: 2 µm ~ 4000 µm

Pc: 2,5/cm ~ 5000/cm

Mr 1, Mr 2: 0 ~ 100 %

mr: 1 ~ 100 %


Julgamento de tolerância:

Valor máximo/mínimo


Calibração:

Calibração automática entrando com os valores e medição de rugosidade do padrão


Alimentação Através de adaptador (DC 7,5 V 1,5 W) ou bateria recarregável interna


Bateria recarregável Tempo de carregamento:12 horas (para 500 medições)


Saída e entrada de dados Interface para entrada e saída RS?232 C Saída Digimatic


Peso:

aproximadamente 290 g


ACESSÓRIOS FORNECIDOS:

178?602 Padrão de rugosidade (pol/mm)

178?390 Sensor com ponta de raio 5 µm

12BAA303 Cabo de extensão (1 m)

12BAA304 Estojo de proteção
