Rugosímetro Analógico Tecno 0 a 1000µm Resolução 1µm Norma ABNT NBR TEC-RA001

Rugosímetro Analógico Tecno 0 a 1000µm Resolução 1µm Norma ABNT NBR TEC-RA001

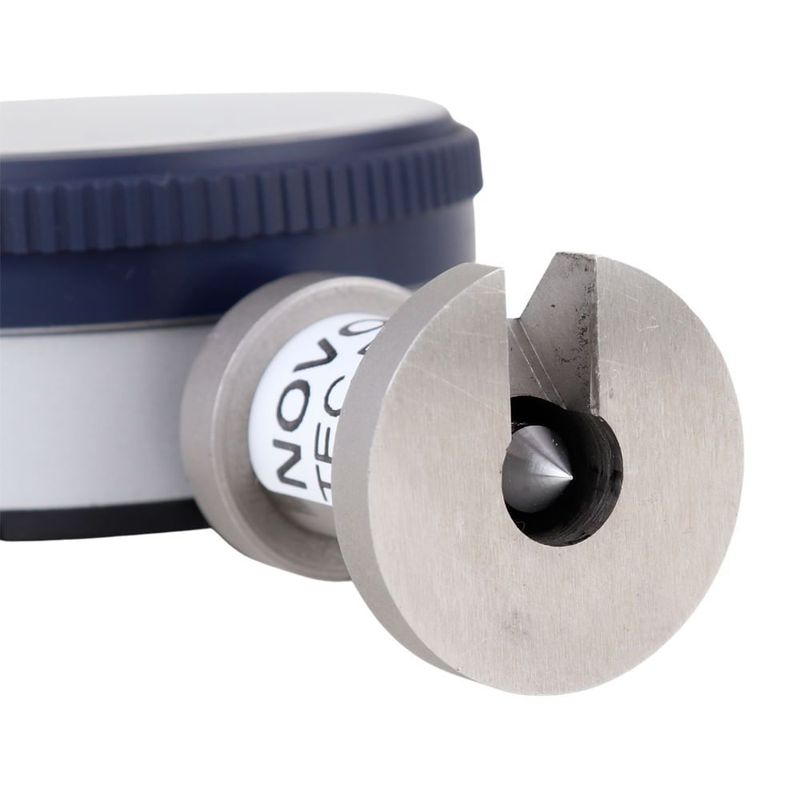

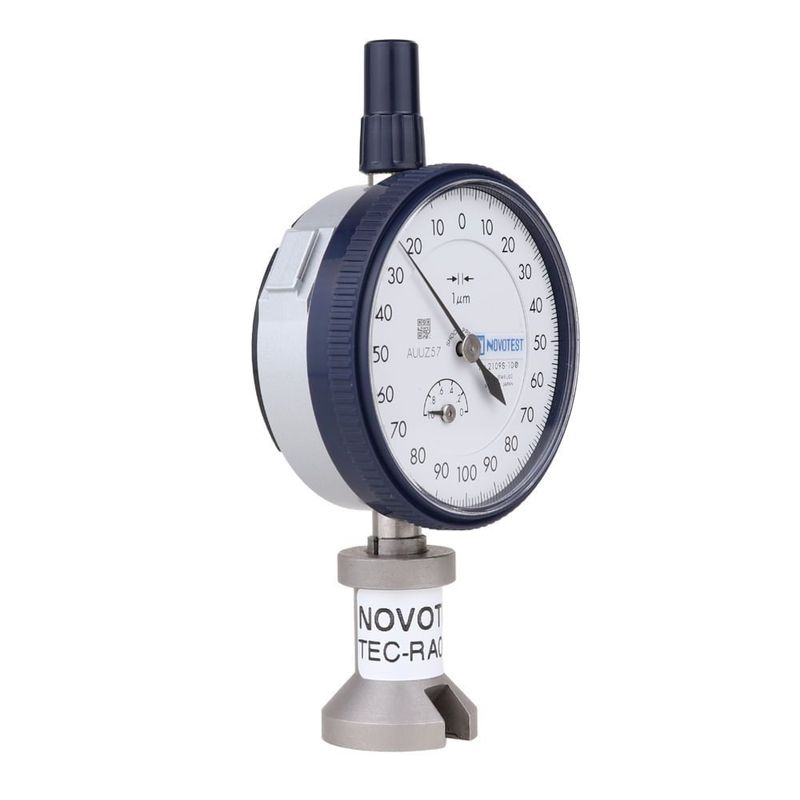

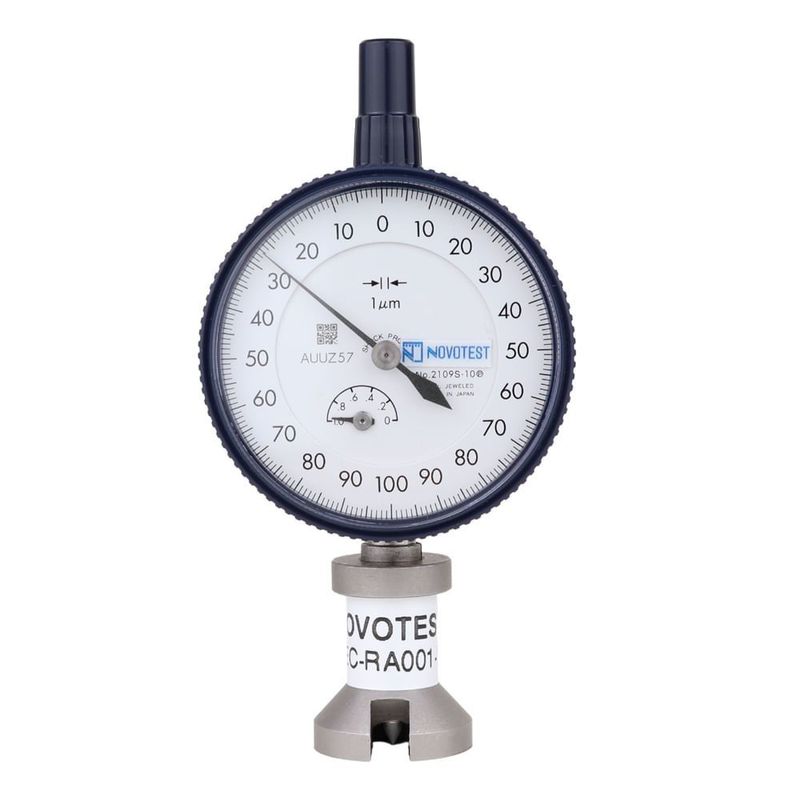

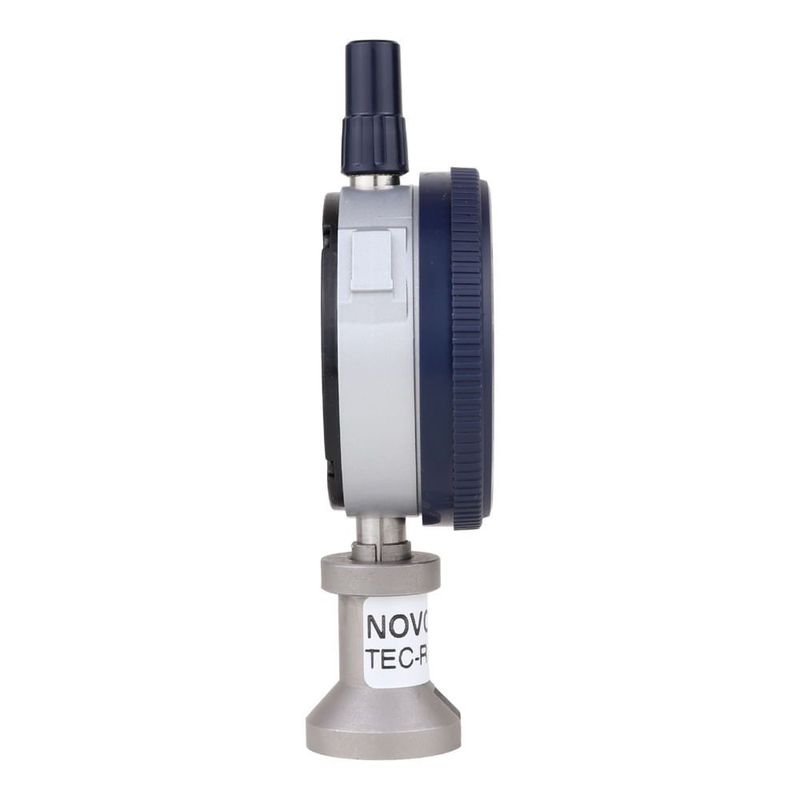

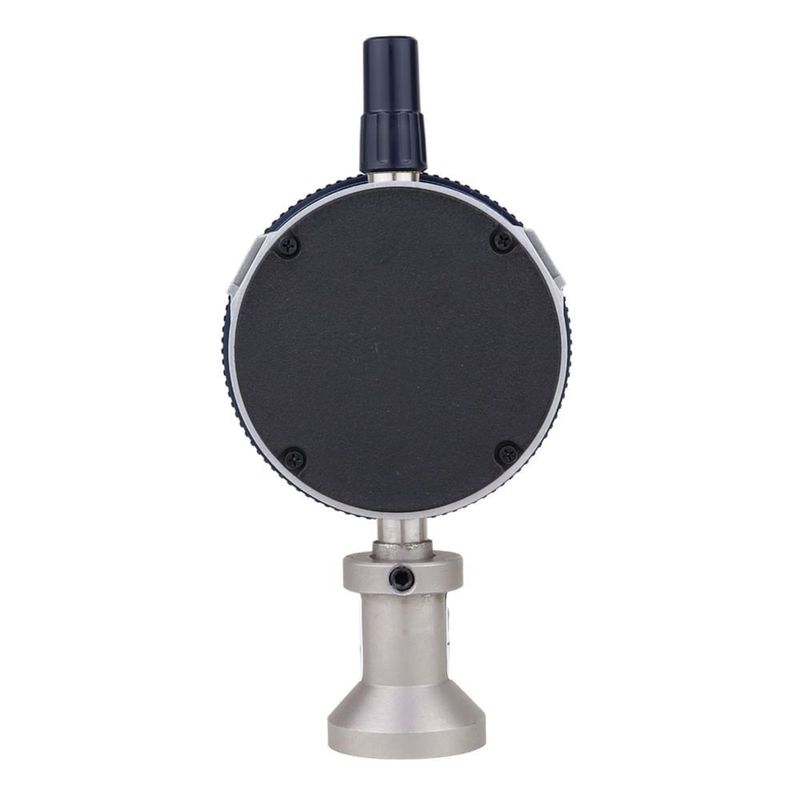

O Rugosímetro Analógico 0 a 1000µm Resolução 1µm Norma ABNT NBR 15488 - Tecno TEC-RA001 é um instrumento fácil de ser manuseado, possui um relógio comparador com uma agulha com ponta de metal e uma base de seção circular plana.

Quando apoiado sobre uma placa de vidro ou preferencialmente de cristal, a agulha toca o plano da base e o aparelho marca zero. Ao ser colocado sobre a superfície jateada, sua base circular é apoiada sobre os picos mais altos e a agulha desce ao fundo dos vales.

A diferença entre o plano dos picos e os fundos dos vales é indicada no relógio comparador em micrômetros (analógico ou digital) e representa a medida do perfil de rugosidade em cada ponto onde é feita a leitura.

Segundo a norma ABNT NBR 15488, cada região selecionada deve medir 200 mm x 200 mm e devem ser efetuadas cinco medições, sendo uma no centro geométrico e as demais em suas diagonais. Deve-se efetuar a média aritmética dos valores obtidos para se obter o perfil médio de rugosidade. Deve-se tomar cuidado ao deslocar o aparelho para não arrastá-lo e não danificar a agulha. O aparelho deve ser levantado, mudado de posição e novamente colocado cuidadosamente sobre a superfície.

Também deve-se evitar que sejam feitas medidas sobre superfícies curvas ou muito danificadas, como no grau D (com pites) da norma ISO 8501-1, pois as leituras seriam afetadas com grandes erros.

Você ainda tem a opção de adquirir com o Certificado de Calibração Rastreado RBC/INMETRO.

Medidores de Rugosidade de Jateamento

Trata-se de um relógio comparador com uma agulha com ponta de metal e uma base de seção circular plana.

Quando apoiado sobre uma placa de vidro ou preferencialmente de cristal, a agulha toca o plano da base e o aparelho marca zero. Ao ser colocado sobre a superfície jateada, sua base circular é apoiada sobre os picos mais altos e a agulha desce ao fundo dos vales.

A diferença entre o plano dos picos e os fundos dos vales é indicada no relógio comparador em micrometros (analógico ou digital) e representa a medida do perfil de rugosidade em cada ponto onde é feita a leitura.

Segundo a norma ABNT NBR 15488, cada região selecionada deve medir 200 mm x 200 mm e devem ser efetuadas cinco medições, sendo uma no centro geométrico e as demais em suas diagonais. Deve-se efetuar a média aritmética dos valores obtidos para se obter o perfil médio de rugosidade. Deve-se tomar cuidado ao deslocar o aparelho para não arrastá-lo e não danificar a agulha. O aparelho deve ser levantado, mudado de posição e novamente colocado cuidadosamente sobre a superfície.

Também deve-se evitar que sejam feitas medidas sobre superfícies curvas ou muito danificadas, como no grau D (com pites) da norma ISO 8501-1, pois as leituras seriam afetadas com grandes erros.

Especificações técnicas:

- ASTM D4417-B
- ABNT NBR 15488
- Graduação: 0,001 mm
- Exatidão: ± 0,005 mm
- Curso total por volta: 0,2 mm
- Mostrador: 0–100–0 mm
- Força de medição máxima: 1,5 N
- Marca: Tecno | Ref: TEC-RA001
