Rugosímetro Analógico 1000µm x 1µm (Relógio Mitutoyo) Tecno TEC-RA001-M

Rugosímetro Analógico 1000µm x 1µm (Relógio Mitutoyo) Tecno TEC-RA001-M

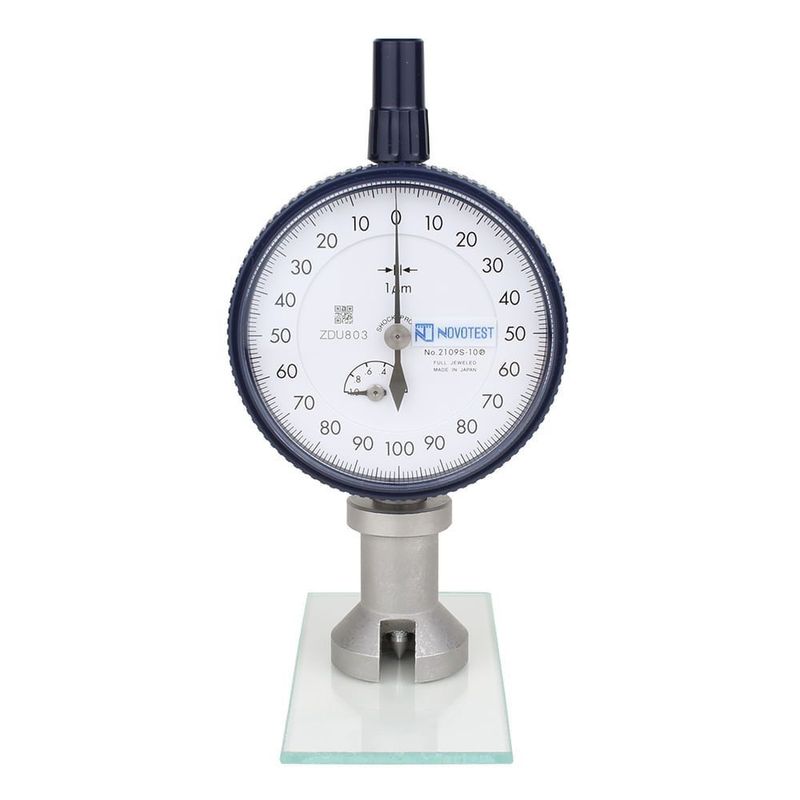

O Rugosímetro Analógico 1000µm x 1µm (Relógio Mitutoyo) ABNT NBR 15488 Tecno TEC-RA001-M é um instrumento fácil manuseio, acompanha Relógio Comparador Mitutoyo 2109S com ponta cônica de metal duro e base de seção circular plana retificada para máxima exatidão.

Quando apoiado sobre uma placa de vidro ou preferencialmente de cristal, a agulha toca o plano da base e o aparelho marca zero. Ao ser colocado sobre a superfície jateada, sua base circular é apoiada sobre os picos mais altos e a agulha desce ao fundo dos vales.

A diferença entre o plano dos picos e os fundos dos vales é indicada no relógio comparador em micrômetros (µm) e representa a medida do perfil de rugosidade em cada ponto onde é feita a leitura.

Segundo a norma ABNT NBR 15488, cada região selecionada deve medir 200 mm x 200 mm e devem ser efetuadas cinco medições, sendo uma no centro geométrico e as demais em suas diagonais. Deve-se efetuar a média aritmética dos valores obtidos para se obter o perfil médio de rugosidade. Deve-se tomar cuidado ao deslocar o aparelho para não arrastá-lo e assim danificar a ponta cônica de medição. O aparelho deve ser levantado, mudado de posição e novamente colocado cuidadosamente sobre a superfície.

Também deve-se evitar que sejam feitas medidas sobre superfícies curvas ou muito danificadas, como no grau D (com pites) da norma ISO 8501-1, pois as leituras seriam afetadas com grandes erros.

Especificações técnicas:

- Normas relacionadas: ASTM D4417-B e ABNT NBR 15488
- Faixa de medição do relógio: 1000µm
- Resolução: 1µm (0,001mm)
- Exatidão: ± 0,005mm
- Curso total por volta : 0,2 mm
- Força de medição máxima : 1,5N
- Marca: Tecno | Ref: RA-001-M
- Garantia: 3 meses contra defeito de fabricação

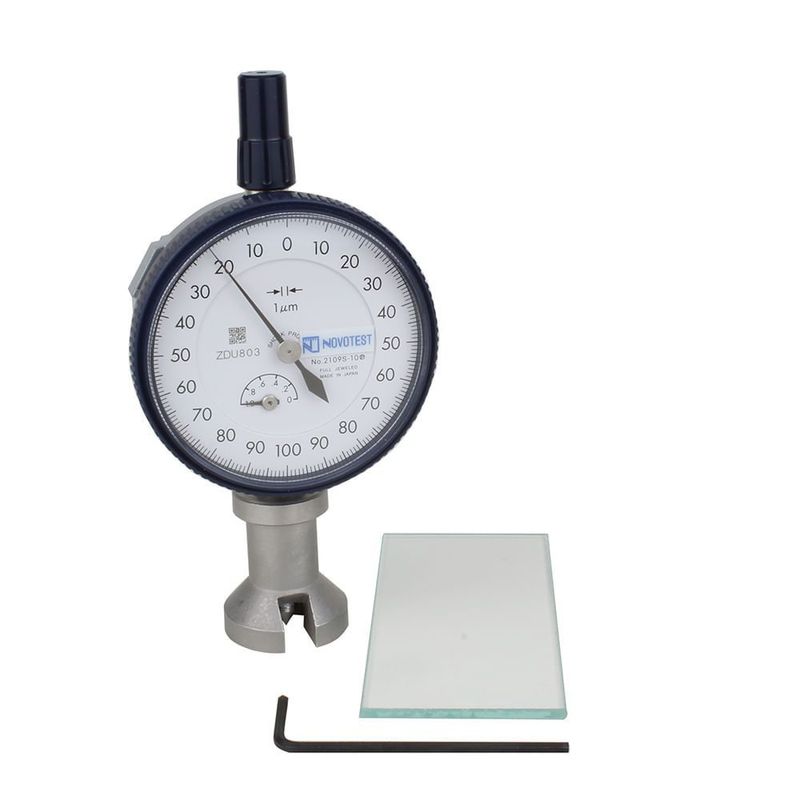

Itens inclusos:

- 01 Base de apoio em aço inox com face plana e retificada diâmetro 25mm;
- 01 Chave Allen 2mm para ajuste;
- 01 Base de vidro não temperado para zeragem 80x40x2mm;
- 01 Estojo de madeira;

Atenção!
A imagem aqui apresentada é meramente ilustrativa e foi fornecida pelo fabricante. Ela não reflete as dimensões reais do produto. Para decisão de compra considerar a descrição e especificação técnica do produto.
