Regulador Estático - Excitatriz K38ex 90kva-25a

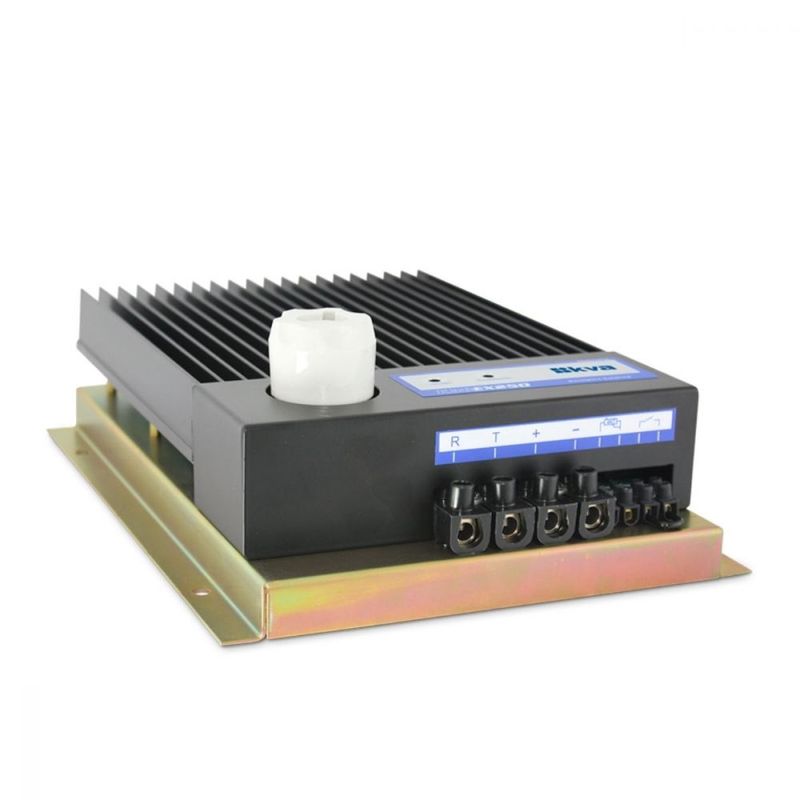

REGULADOR ESTÁTICO - EXCITATRIZ K38EX 90KVA-25A A K38EX90 é super compacta e foi desenvolvida para operar em geradores com escovas, em operação singela. A excitatriz estática está disponível em três modelos que foram desenvolvidos para operar com geradores com escovas e de potências até 90, 250 ou 450 kVA. Esta excitatriz pode operar em 50 ou 60 Hz. A frequência de operação pode ser selecionada através do jumper Jp1, que fica na placa por baixo do dissipador e sai de fábrica em 60Hz (jumper fechado). Para mudar para 50Hz, basta abrir o jumper. Informações do produto: - Nome: Regulador estático - Marca: KVA - Modelo: K38EX - Peso:3,5 kg Ficha técnica: - Alimentação:170 a 280 Vca - Realimentação:170 a 280 Vca (bifásico) - Tensão de saída:63 Vcc (97 Vcc máximo) - Corrente de saída:25 A - Frequência:50-60 Hz - Precisão:Melhor que 1% em qualquer percentual de carga - Entrada analógica:-5 a 5 V - Tensão residual mínima necessária:4 V - Temperatura de operação:-40 a 60°C - Ajuste interno de tensão:15% - Para geradores de até:25 A Características do produto: - Led de sinalização de funcionamento - Filtro contra interferências eletromagnéticas (EMI) - Entrada para potenciômetro de ajuste externo de tensão do gerador - Entrada analógica para ajuste de tensão para sincronismo - Proteção contra subfrequência (U/F) Os procedimentos a seguir contém instruções para ajustar a excitatriz e diagnosticar possíveis falhas. 1-Verifique se as especificações da excitatriz estão de acordo com as requeridas pelo gerador. 2-Certifique-se de que a excitatriz está corretamente conectada ao sistema, de acordo com o diagrama. 3-Posicione os potenciômetros de ajuste de tensão e estabilidade em 50%. Se existir potenciômetro de ajuste remoto, ajuste-o também em 50%. 4-Dê partida no grupo gerador com o motor na rotação correta e verifique se o grupo gera tensão após o funcionamento. Se o grupo não gerar, verifique se não há inversão de polaridade do campo ou se não existe tensão residual suficiente. 5-Ajuste lentamente a voltagem do grupo através do potenciômetro de tensão até atingir o valor nominal da mesma. Se o potenciômetro de ajuste remoto estiver sendo usado, ajuste-o até obter a tensão exata desejada
