Qta Top One 12kva-32a

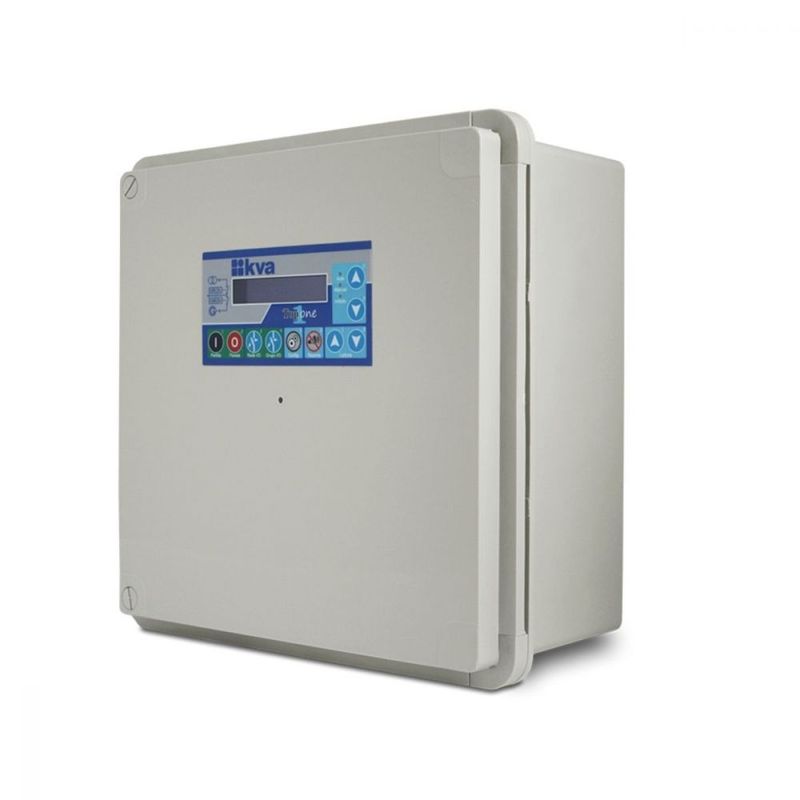

QTA TOP ONE 12 KVA-32 A O Top One 32A é um quadro de comando e transferência automática completo desenvolvido para automação de um grupo gerador de pequeno porte. Possui supervisão completa da rede elétrica e do grupo gerador, monitorando constantemente as tensões da rede, para em caso de falha efetuar o procedimento de partida do grupo gerador e a transferência da carga. Após o retorno da rede é feito o procedimento inverso, ou seja: transferir a carga novamente para a rede comercial, resfriar o grupo e parar o motor. O tempo para cada uma das ações citadas pode ser alterado individualmente, a fim de atender às necessidades específicas do cliente. Este Top One contém monitoramento da tensão da bateria(s) com exibição no display, proteção contra baixa pressão do óleo e alta temperatura da água do motor, que, quando em funcionamento, são monitoradas através do pressostato e do termostato respectivamente. Informações do produto: - Tensão de alimentação:09 a 32 Vcc - Corrente máxima de alimentação:900 mA @ 12 Vcc - 450 mA @ 24 Vcc - Tensão do alternador:180 a 380 Vca (entre fases) trifásico, 3 fios (+10%) - Frequência do alternador:50-60 Hz - Tensão de supervisão da bateria:12 / 24 Vcc - Corrente de operação:30A - Porta serial:RS-232 - Temperatura de operação:0 a 55°C - Peso:4,5 kg - Dimensões (A x L x P):320 x 320 x 160 mm Características do produto: - Placa de comando e controle - 1 Carregador K21L - 2 Contactores com Intertravamento Mecânico e Elétrico - 1 Disjuntor de proteção - Medição de tensão do gerador e rede - Medição de frequência do gerador - Medição de tensão da bateria - Contador de horas de funcionamento - Contador de partidas - Partida periódica programada - 01 Porta serial RS-232 - Supervisão de tensão da bateria - Controle cíclico de manutenção preventiva - Delays configuráveis para as proteções Parada imediata do grupo gerador em caso de falhas e exibição da falha no display, nos seguintes casos: - Falha na partida; - Tensão anormal do gerador (sub ou sobretensão); - Baixa pressão do óleo lubrificante; Proteção do gerador: - Sub / Sobretensão Proteção do motor: - Baixa pressão do óleo - Sobretemperatura
Informações Técnicas
