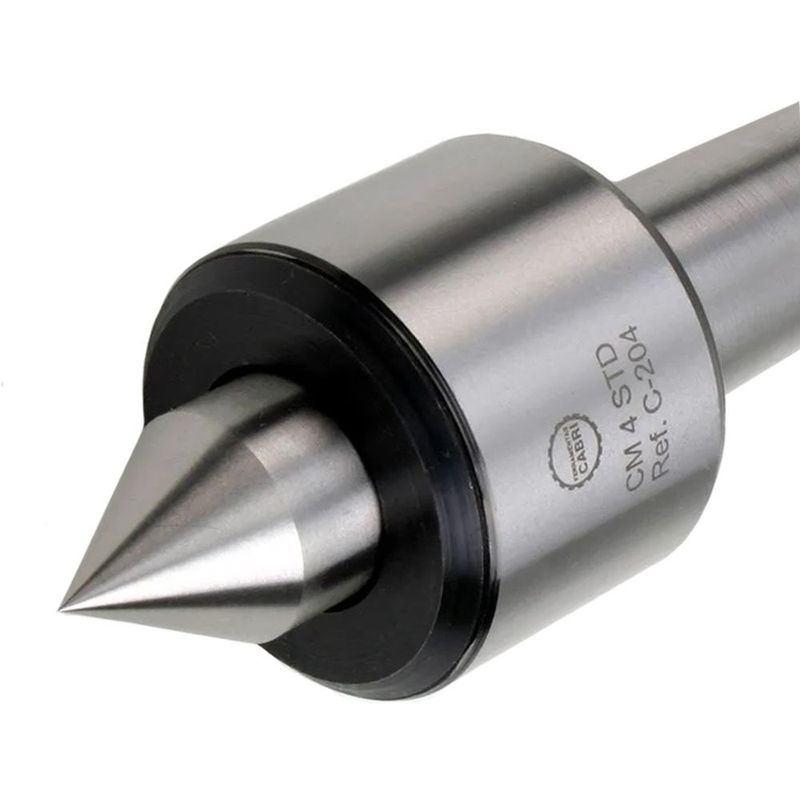

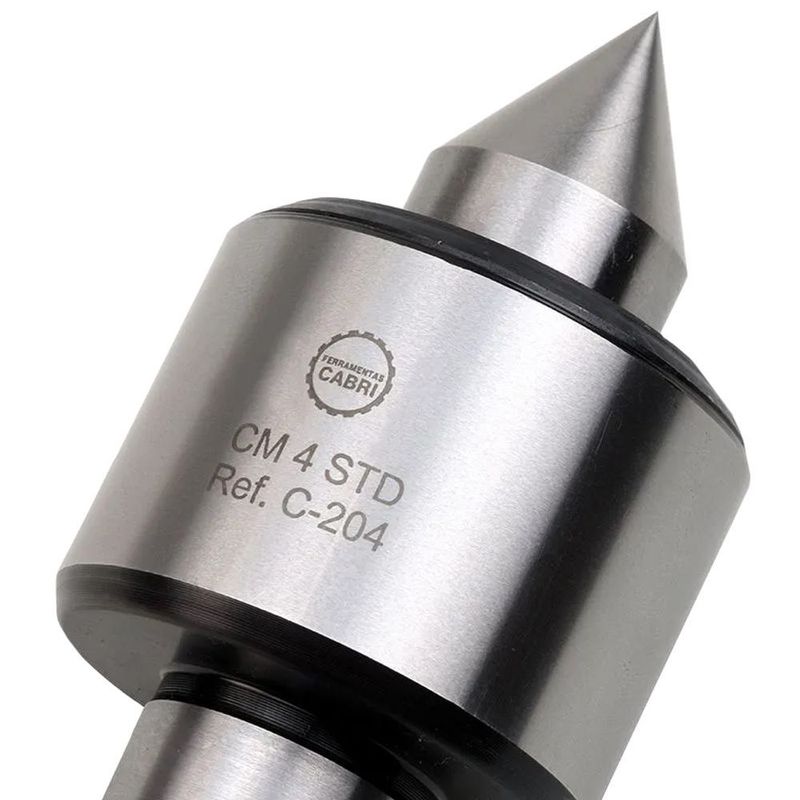

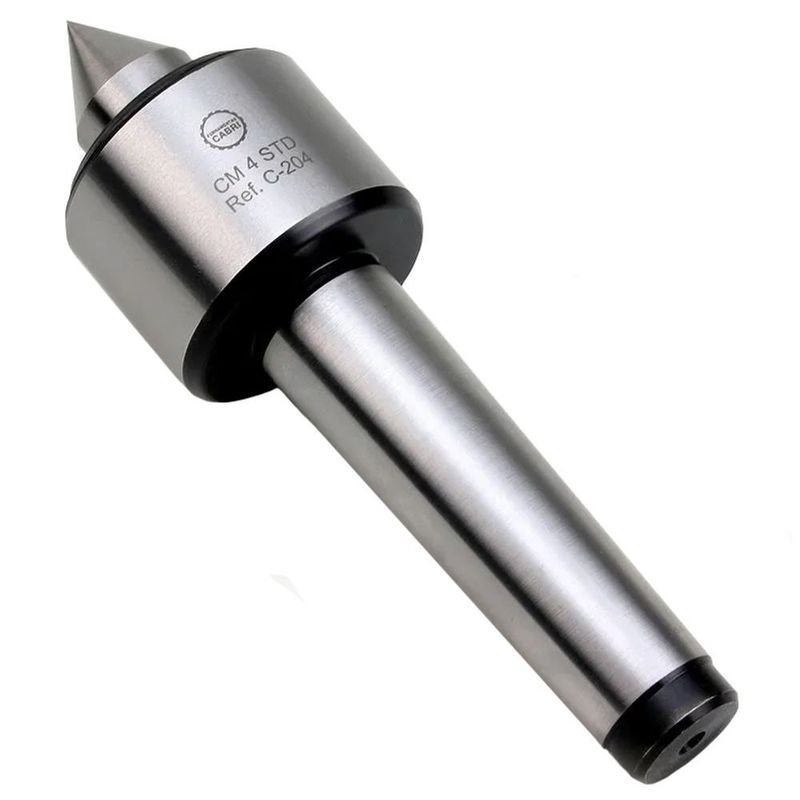

Ponta Rotativa Med. Cm-4 Standard C-204

Ponta Rotativa Med. CM-4 Standard C-204

O QUE É A PONTA ROTATIVA

A ponta rotativa é utilizada para muitos serviços de tornearia, desde os mais leves, até os mais pesados. Para escolher o tipo a ser comprado e utilizados, existem algumas perguntas que devem ser feitas antes do momento da compra, como por exemplo; “Por qual Cone Morse eu deverei optar?”, “Qual o serviço a ser feito?” e “Qual a precisão e peso da peça?”

Como podemos observar abaixo, existem inúmeros modelos de Ponta Rotativa disponíveis no mercado hoje, como por exemplo:

- Ponta rotativa tubo: indicada para usinagens de peças tubulares.

- Ponta rotativa extra: para usinagens de média precisão, trabalhos com cargas radiais e axiais pesadas.

- Ponta rotativa standard: ideal para serviços gerais de tornearia, usinagens de cargas radiais leves e médias, de média precisão. Para usinagens com cargas axiais leves.

- Ponta rotativa super: para usinagens de média precisão, trabalhos com cargas radiais e axiais médias e pesadas. Para usinagens onde se exige alta rotação.

- Ponta rotativa CNC compact: para retíficas, tornos convencionais, tornos a CNC e usinagens de precisão que exijam concentricidade de até 0,01 mm.

- Ponta rotativa copiadora: para trabalhos em tornos copiadores.

TIPOS DE PONTAS ROTATIVAS E CUIDADOS NA OPERAÇÃO

Trabalhamos com as pontas rotativas do tipo CM1, CM2, CM3 e CM4, ideais para serviços gerais de tornearia. São os tipos que todo o torneiro utiliza.

- Usinagens de cargas radiais, leves e médias, de média precisão.
- Usinagens com cargas axiais leves.
- Usinagens com cargas axiais médias.
- Utilizar em baixa rotação.

Cuidados com a Ponta Rotativa

- Manter a lubrificação e deixar a peça sempre em bom estado.
- Utilizar luva para manuseio e óculos de proteção para evitar que saltem cavacos ou fagulhas nos olhos.

Diferenças entre ponta rotativa e ponta fixa

A ponta rotativa diminui o atrito entre a ponta e a peça. Ela gira mais suave e suporta velocidades mais fortes, longitudinais. Quando a ponta é rebaixada, ela facilita o faceamento do topo.

Enquanto isso, a ponta fixa é montada no eixo principal do torno, por meio da placa arrastadora, um acessório que emite o movimento de rotação do eixo principal às peças que devem ser torneadas entre pontas. Tem a forma de disco, possui um cone interior e uma rosca externa para fixação.

A força e o atrito gerados na ponta fixa provocam a dilatação da peça. Isso pode causar deformações e ranhuras, o que afeta a têmpera das pontas e pode danificar o torno, pois a peça está presa sem folga. Para evitar essa situação, é necessário lubrificar o furo do centro e a ponta com graxa.

DESCRIÇÃO DA PONTA ROTATIVA

- Marca: CABRI;
- Ideal para serviços gerais de tornearia;
- Usinagens de cargas radiais leves e médias, de média precisão;
- Usinagens com cargas axiais leves.

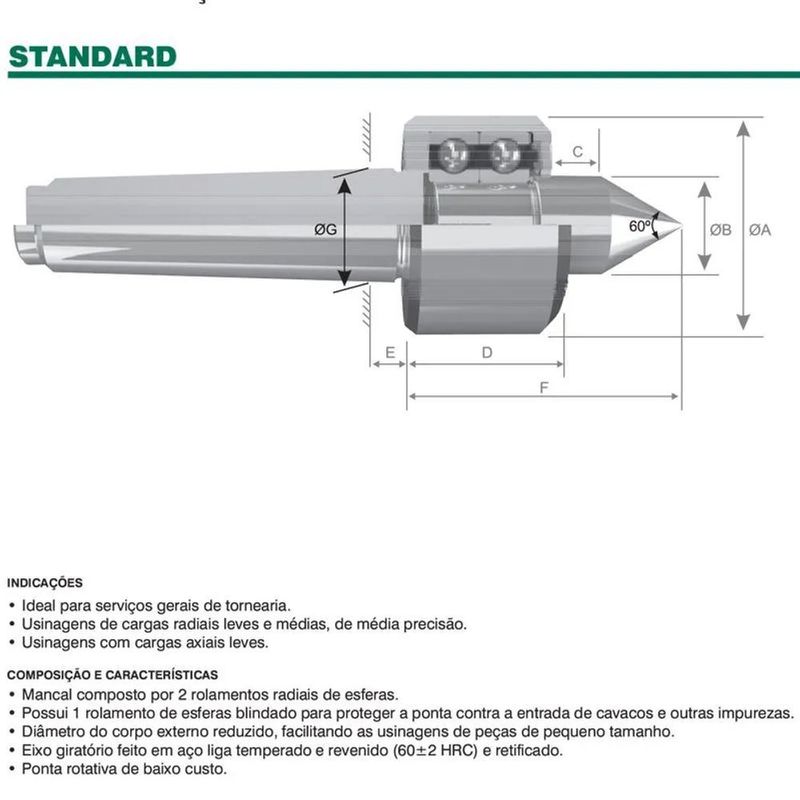

COMPOSIÇÕES E CARACTERÍSTICAS

- Mancal composto por 2 rolamentos radiais de esferas;
- Possui um rolamento de esferas blindado para proteger a ponta contra a entrada de cavacos e outras impurezas;
- Diâmetro do corpo externo reduzido, facilitando as usinagens de peças de pequeno tamanho;
- Eixo giratório feito em aço liga temperado e revenido (60+-2HRC) e retificado;
- Ponta rotativa de baixo custo.
