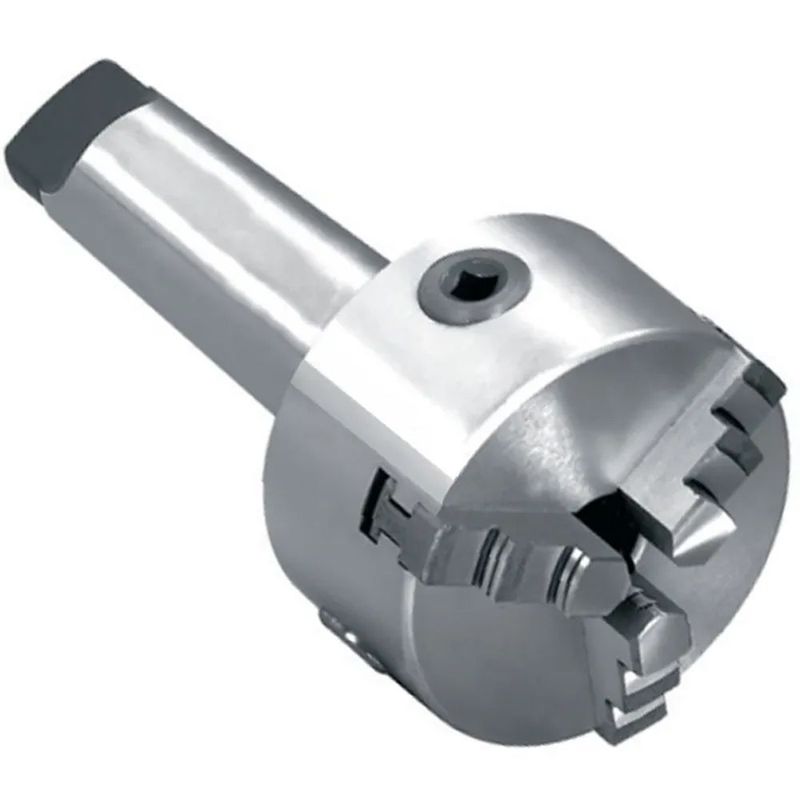

Placa P/ Torno Com Haste Cm3 - 3 Castanhas Universal 100mm

Placa P/ Torno Com Haste Cm3 - 3 Castanhas Universal 100mm

A Placa De Torno Mecânico é um dos componentes que garantem a padronização das peças produzidas pelo torno. Elas podem produzir peças cilíndricas, cônicas ou retangulares, de acordo com o equipamento e tipo de peça a ser feita. É um equipamento versátil, dinâmico e funcional que atravessa gerações.

A placa de torno é um dos itens vitais que compõem um torno mecânico. Afixada a um eixo com ou sem um flange, fica situada na parte superior. Sua função principal é fixar, por meio das castanhas, peças de diferentes materiais e formatos, para serem torneadas em baixa ou alta rotação.

Geralmente, as placas para torno mecânico são produzidas em aço temperado ou ferro fundido, têm alta resistência e durabilidade e são compostas por castanhas reversíveis ou monobloco.


- (D) Diâmetro da placa: 100mm (4 Pol.);
- (D1) Centro de Furo a Furo: 72mm;
- (D2) Centro do Furo: 84mm;
- (D3) Furo Central, Passagem: 22mm;
- (03) Parafusos de Fixação M8;
- Velocidade máxima: 3.500 rpm;
- Numero de castanhas: 3;
- Marca: BT FIXO;
- Modelo: K11-100 - MS3;
- Código: 05193.

- (01) Jogo de castanhas Internas com 3 peças (montadas na placa);
- (01) Jogo de castanhas Externas com 3 Peças;
- (03) Parafusos de Fixação;
- (01) Chave para Placa.

DETALHES DA PLACA PARA TORNO

- Construído em ferro fundido, corpo e tampa traseira;
- Componentes em aço temperado e retificado;
- Placa autocentrante com 3 castanhas monobloco;
- Quantidade de roscas traseiras: 3 furos;
- Fixacão Traseira.

DETALHES DA HASTE CÔNICA

- Conicidade: Cone morse 3 (CM3);
- Diâmetro menor da Flange: 20,1;
- Diâmetro maior da Flange: 24,1;
- Comprimento da Haste Cônica (L): 79.
