Gerador De Energia Solar Fimer Abb Metalica Perfil 55cm Roma

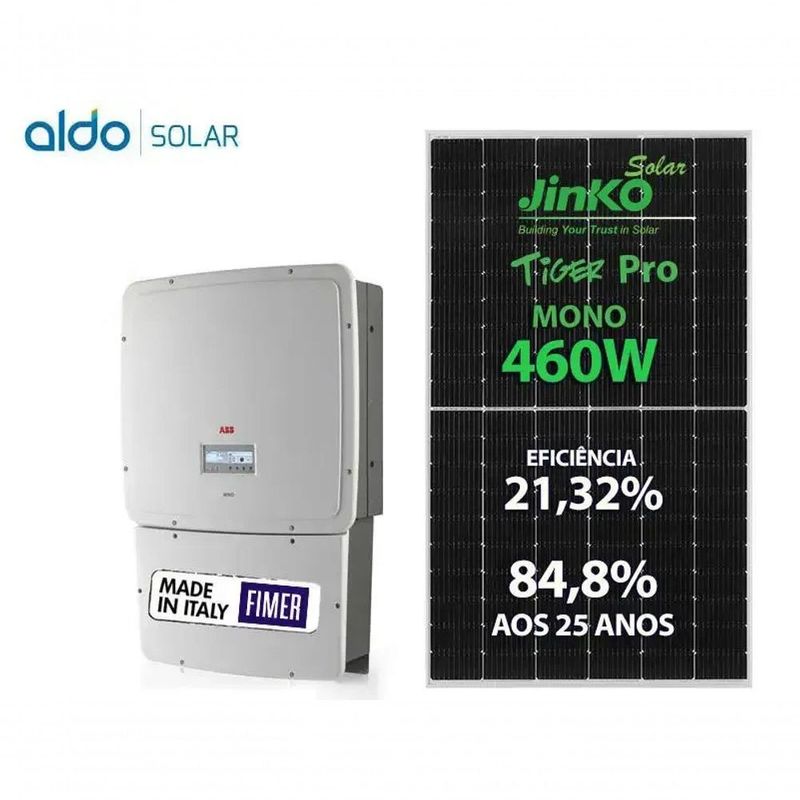

Gerador De Energia Solar Fimer Abb Metalica Perfil 55cm Romagnole Fimer Abb Gf 29,44kwp Jinko Tiger Pro Mono 460w Trio

Gerador de Energia Fotovoltaico com potência de 29,44 kWp
*Principais recursos do Painel

Tecnologia Multi Busbar
Melhor captura de luz e coleta de corrente para melhorar a confiabilidade e a saída de energia do módulo.

Resistência PID
Excelente garantia de desempenho Anti-PID através de processo de produção em massa otimizado econtrole de materiais.

Durabilidade contra condições ambientais extremas
Alta resistência à névoa de sal e amônia.

Melhor garantia na geração
Garantia do produto de 12 anos, garantia de potência linear de 25 anos

Certificações
Certificado de fábrica ISO9001:2015, ISO14001:2015, ISO45001:2018
Produtos com certificação IEC61730, IEC61215

Dados elétricos
Potência no ponto máximo de potência - 460W
Tensão no ponto máximo de potência - 34,20V
Corrente no ponto máximo de potência - 13,45A
Tensão em Circuito Aberto - 41,48V
Corrente de Curto Circuito - 14,01A
Eficiência = 21,32%
Tolerância de potencias positiva 0~+3W
Desempenho mínimo sob condições de teste padrão STC (1000 W/m², 25 °C, espectro AM 1,5 G)

Características de temperatura
Coeficiente de temperatura (Pmax) -0.35% / °C
Coeficiente de temperatura (Voc) -0.28% / °C
Coeficiente de temperatura (Isc) 0.048% / °C
Temperatura nominal da célula (NOCT) 45±2°C
Temperatura Admissível para o Módulo em Operação Contínua -40 °C até +85 °C
Tensão máxima do sistema 1500VDC
Fusível máximo 25A

Dados mecânicos
Tensão Máxima do Sistema 1500V
Formato 1903 mm × 1134 mm × 30 mm (incluindo a estrutura)
Peso 24,2 kg ± 5 %
Cobertura frontal Vidro temperado 3,2mm revestimento antirreflexo, transmissão, baixo teor de ferro, vidro temperado
Estrutura Alumínio anodizado
Célula P-Type monocristalina
Caixa de junção Classe de proteção IP68

*Informações do Inversor

Entrada
Máxima tensão de entrada (Vmax): 1.000V
Tensão de partida (Vstart): 430V
Tensão nominal (Vdcr): 620V
Potência nominal (Pdcr): 28600W
Número de rastreador: 2 x MPPT
Potência max. para cada MPPT: 16.000W
Faixa de tensão de entrada do MPPT: 500V - 800V
Corrente de entrada máx.: 64A
Corrente te entrada máx. por MPPT: 32A
Corrente de curto circuito máx. por MPPT: 40A
Número de pares de entrada por MPPT: 5

Saída
Potência nominal de saída (Pacr): 27.600W
Potência aparente máx. (Smax): 27.600VA
Tensão nominal da rede (Vac,r): 400V
Faixa de Tensão (conexão a rede): 320V - 480V
Corrente máx. de saída (Iac, max): 45A
Frequência de saída nominal: 60Hz (57 - 63Hz)
Distorção harmônica total de corrente:< 3%

Gerais
Nível de isolamento: sem transformador
Classificação de protreção: IP 65
Sistema de montagem: suporte de parede
Faixa de temperatura ambiente -25°C a 60°C
Refrigeração: Natural
Umidade relativa permitida: 0 a 100% sem condensação
Máxima altitude operacional: 2.000m

*DIMENSIONAMENTO PARA INSTALAÇÃO DOS PAINÉIS
Área minima necessária - 137,6 m²
Peso sobre o telhado - 18Kg/m² (com estrutura)
2 arranjos de 16 Painéis em série na MPPT1
2 arranjos de 16 Painéis em série na MPPT2
Trilhos para fixação dos painéis em alumínio
Cabos Solares com proteção UV de 6mm
Conectores MC4 com proteção UV e resistência a amoníaco (conforme a DLG) 1500h 70C/70% RH, 750ppm


Gere sua própria energia com o Gerador Solar Fotovoltaico Grid-Tie ou conectado à rede.
***Reduza sua conta de energia pagando somente a tarifa de manutenção da operadora.
O gerador de energiafotovoltaico é um dispositivo que converte a energia do sol emenergia elétrica para ser usada em sua casa ou empresa. Com o aumento da conta de luz e do aquecimento global causado pelo consumo exagerado de combustíveis fósseis, o gerador fotovoltaico está se tornando cada vez mais uma excelente opção para produzir a sua própria energia elétrica com a Luz do Sol

Qual é a diferença entre kW e kWh nos geradores?

kW capacidade máxima de produção kWh é a quantidade de energia produzida/consumida por hora.

Ex: Se os seus painéis solares fotovoltaicos produzirem continuamente um total de 1 kW por um período de 60 minutos, então você terá produzido 1 kWh de energia. Os valores de irradiação solar global incidente em qualquer região do território brasileiro (4200-6700 kWh/m2) são superiores aos da maioria dos países da União Europeia, como Alemanha (900-1250 kWh/m2), França (900-1650kWh/m2) e Espanha (1200-1850 kWh/m2).

Atenção os geradores tem sua capacidade de geração de acordo com incidência de irradiação solar e a correta instalação, os dados degeração estão baseados no mapa* de radiação global horizontal média anual do Brasil.

Quanto esse gerador pode gerar de energia?
Exemplo do Cálculo de Potência do Gerador Solar Fotovoltaico
Tamanho de Gerador - Kw * Incidência de irradiação Solar da regiões do Brasil por m2 - kWh/m² * 30 dias = Total de energia que poderá gerar por mês - KWh/ Mês

***SIMULAÇÃO*** baseada no índice de incidência de irradiação Solar da regiões do Brasil por m²


O gerador de energia fotovoltaico de 29,44 kWp é composto por:
8 STAUBLI CONECTOR MC4 320016P0001-UR PV-KBT4/6II-UR ACOPLADOR FEMEA
8 STAUBLI CONECTOR MC4 32.0017P0001-UR PV-KST4/6II-UR ACOPLADOR MACHO
1 INVERSOR SOLAR FIMER ABB 3M22990F001A TRIO-27.6-TL-OUTD-S2X-400 27.6KW TRIFASICO 380V 2 MPPT
1 MONITORAMENTO FIMER 3N160020000A VSN300 WIFI LOGGER CARD
200 CABO SOLAR RL200 SOLAR FOTOVOLTAICO FLEXIVEL 6MM 1,8KV CC PRETO
200 CABO SOLAR RL200 SOLAR FOTOVOLTAICO FLEXIVEL 6MM 1,8KV CC VERMELHO
64 PAINEL SOLAR JINKO JKM460M-60HL4-V 460W TIGER PRO MONO PERC HALF CEL 21,32% EFIC 120 CEL
16 ESTRUTURA SOLAR ROMAGNOLE 412111 RS-326 PRATIC LITE 4 PAINEIS TELHA METALICA 55CM


Regulamentação:

A RESOLUÇÃO NORMATIVA Nº 687, DE 24 DE NOVEMBRO DE 2015, Estabelece as condições gerais para o acesso de micro geração e geração distribuída (sistemas de energia solar e outros geradores de energia renovável) aos sistemas de distribuição de energia elétrica, o sistema de compensação (créditos de energia). Também é conhecida por lei de incentivo a energia solar.

LEI 13.169 06/10/15, Ficam reduzidas a zero as alíquotas da Contribuição para o PIS/Pasep e da Contribuição para Financiamento da Seguridade Social - COFINS incidentes sobre a energia elétrica ativa fornecida pela distribuidora à unidade consumidora na quantidade correspondente à soma da energia elétrica ativa injetada na rede de distribuição pela mesma unidade consumidora com os créditos de energia ativa originados na própria unidade consumidora no mesmo mês, em meses anteriores ou em outra unidade consumidora do mesmo titular, nos termos do Sistema de Compensação de Energia Elétrica para micro geração e geração distribuída, conforme regulamentação da Agência Nacional de Energia Elétrica - ANEEL.
