Gerador De Energia Solar Growatt Off Grid Colonial Solar Gro

Gerador De Energia Solar Growatt Off Grid Colonial Solar Group Growatt Gf 9kwp Spf Es 6kva Mppt Bif 220v Energy Source

Aldo Solar disponibiliza os geradores Offgrid sem a necessidade de dimensionamentos, produto com fácil instalação já configurado com todos os acessórios basta conectar os cabos para seu funcionamento, recomendado para uso em áreas que não possuem energia elétrica.
Monitoramento e gerenciamento wifi incluso, possibilidade de ajuste de parâmetros remotamente via aplicativo ShinePhone de qualquer lugar reduzindo custos de deslocamento.

Sugestão de aplicação baseado em índice solar de 4kWh/m²
Considerado para dimensionamento da bateria 80% de descarga
Geração estimada mês 528KWh (uso diário máximo 17,6KWh)



Monitoramento e gerenciamento wifi incluso, possibilidade de ajuste de parâmetros remotamente via aplicativo ShinePhone de qualquer lugar.


Principais recursos do Painel

Tecnologia Multi Busbar
Melhor captura de luz e coleta de corrente para melhorar a confiabilidade e a saída de energia do módulo.

Resistência PID
Excelente garantia de desempenho Anti-PID através de processo de produção em massa otimizado econtrole de materiais.

Durabilidade contra condições ambientais extremas
Alta resistência à névoa de sal e amônia.

Melhor garantia na geração
Garantia do produto de 12 anos, garantia de potência linear de 25 anos

Certificações
Certificado de fábrica ISO9001:2015, ISO14001:2015, ISO45001:2018
Produtos com certificação IEC61730, IEC61215

Dados elétricos
Potência no ponto máximo de potência - 450W
Tensão no ponto máximo de potência - 33,91V
Corrente no ponto máximo de potência -13,27A
Tensão em Circuito Aberto - 41,18V
Corrente de Curto Circuito - 13,85A
Eficiência = 20,85%
Tolerância de potencias positiva 0~+3W
Desempenho mínimo sob condições de teste padrão STC (1000 W/m², 25 °C, espectro AM 1,5 G)

Características de temperatura
Coeficiente de temperatura (Pmax) -0.35% / °C
Coeficiente de temperatura (Voc) -0.28% / °C
Coeficiente de temperatura (Isc) 0.048% / °C
Temperatura nominal da célula (NOCT) 45±2°C
Temperatura Admissível para o Módulo em Operação Contínua -40 °C até +85 °C
Tensão máxima do sistema 1500VDC
Fusível máximo 25A

Inversor, carregador e controlador de carga
- Controlador de carga MPPT integrado
- Prioridade de carregamento da bateria e da carga são gerenciáveis
- Transformador embutido de baixa frequência de cobre puro
- Expansão de potência através da função paralela permitindo criar redes trifásicas
- Função inteligente e configuração de parâmetros via botão no LCD
- Monitoramento remoto WIFI incluso

Saída:
- Potência máxima 3000VA / 3000W
- Função paralelo até 6 inversores
- Tensão de saída 120Vca
- Frequência de saída 50/60hz
- Potência de pico 10s de 110%~150% de carga
- Potência de pico 6.000W de carga por 5 segundos
- Eficiência 90%
- Saída senoidal de onda pura

Controlador de carga
- Potência máxima arranjos solar 4000W
- Tensão de operação da MPPT 120Vdc~250Vcc
- Tensão máxima circuito aberto 250Vcc
- Corrente máxima de carregamento 80A

Carregador CA
- Tensão da bateria 48Vcc
- Corrente de carga 40A
- Tensão de entrada 120Vca
- Tensão de trabalho 95~140Vca
- Frequência de entrada 50/60hz

Bateria Química Segura
A Energy Source Power é projetada com bateria química de LiFePO4 (Lítio Ferro Fosfato), com desempenho, segurança e longa vida útil, possui designer robusto, alta potência de energia utilizável com projeto modular e expansível.

Não acompanha cabos de ligação entre a bateria e inversor.
Utilizar cabos de 35mm² na ligação entre bateria e inversor/Barramento.

Informações técnicas
Tipo de bateria - LiFePO4
Módulo da bateria expansível até 8 unidades em paralelo
Energia utilizável recomendada - 9,0kWh
Profundidade de descarga 90%
Corrente máxima de saída - 100A
Tensão nominal - 51,2V
Tensão de trabalho (operação) 40,0V ~ 58,4V
Comunicação - RS485/CAN - BMS Integrado
Grau de proteção IP30
Ciclos 4.000
Amplitude de temperatura ambiente 0°C ~ +50°C
Inversores compatíveis - Growatt
Certificações IEC62619 / IEC60730 / UN38.3

Dimensionamento para instalação dos painéis e das baterias.
2 arranjos de 5 paineis em serie para cada inversor.

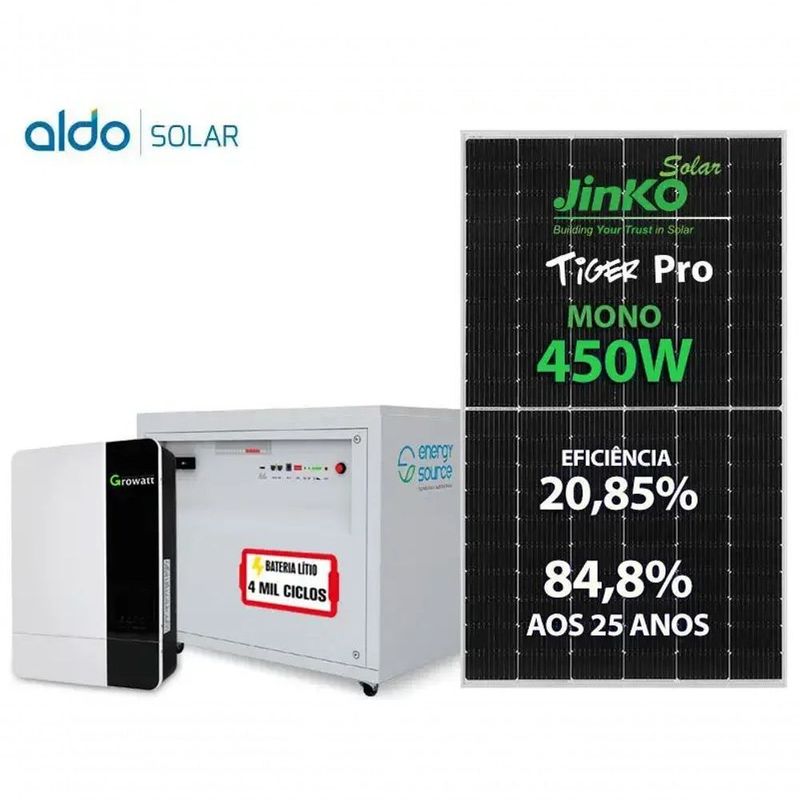

O gerador de energia fotovoltaico de 9 kWp é composto por:
10 STAUBLI CONECTOR MC4 320016P0001-UR PV-KBT4/6II-UR ACOPLADOR FEMEA
10 STAUBLI CONECTOR MC4 32.0017P0001-UR PV-KST4/6II-UR ACOPLADOR MACHO
100 CABO SOLAR RL100 SOLAR FOTOVOLTAICO FLEXIVEL 6MM 1,8KV CC PRETO
100 CABO SOLAR RL100 SOLAR FOTOVOLTAICO FLEXIVEL 6MM 1,8KV CC VERMELHO
1 HUB BATERIA GROWATT OFF GRID RS485/CAN HUB KIT WITH 8PO
2 INVERSOR SOLAR GROWATT OFF GRID SPF3000TLLVM-ES DC48V PAINEL CARREG 4KW SAIDA AC 3KVA 120V SENOIDAL
20 PAINEL SOLAR JINKO JKM450M-60HL4-V 60M HC 450W TIGER PRO MONO PERC 20,85% EFIC 120 CEL
5 ESTRUTURA SOLAR GROUP ASMTC240X000MD04 4 PAINEIS FIXADOR GANCHO TELHA COLONIAL SMART
2 STRING BOX MERZ DEHN MSB-244-16-1000-MDM-BC 4 ENTRADAS E 4 SAIDAS MC4 1005V (2 MPPTS)
5 ESTRUTURA SOLAR GROUP KSMTC240X815MD04 2 PARES PERFIL SMART-X 2,40M
2 BATERIA SOLAR LITIO ENERGY SOURCE POWERFREE CUBE 48V LITIO 10KWH ENERGIA SOLAR SMART 4.000 CICLOS
